    河南信阳钢箱梁出租厂家钢箱梁厂家的钢箱梁又叫钢板箱形梁,是大跨径桥梁常用的结构形式。一般用在跨度较大的桥梁上。外型像一个箱子故叫做钢箱梁。箱型柱的装配与焊接工艺过程都有哪些呢?

介绍箱型柱的装配与焊接工艺过程都有哪些:

1.用20#工字钢和16#槽钢组成U型胎架,每间隔一米安放一架,采用光学仪器,校正后固定。

2.在宽板和窄板上划线,标明隔板上口和下口位置。

3.将其中一块窄板放置在胎架底部,两侧分别放置宽板,内加隔板,调整后采用定位焊将其固定。(注意:衬板也要固定在内侧)

4.一块窄板和二块宽板U型组合后,将其吊下,用气保焊焊接隔板。

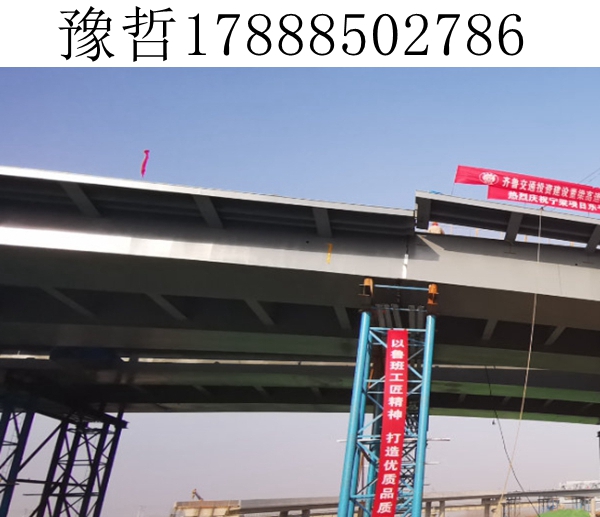

钢箱梁侧面

5.盖另一块窄板,合拢成箱型柱,在全焊透范围内的四条焊缝上用气保焊打底,并在四条长焊缝的两端装好引弧板。

6.将组装好的箱型柱吊到龙门式全自动埋弧焊机的料架上,调整焊机头,同时焊二道主焊缝。然后翻转180°焊另外二道主焊缝。二道焊缝采用同时焊接工艺,较大限度地减小了焊接变形量,需对个别的箱型柱进行校正即可转入下道工序。

7.钻穿隔板处熔化嘴焊孔,进行熔化嘴电渣焊。

8.焊接完成后,对箱型柱外形尺寸初步检查,用超声波探伤,待符合标准后,将箱型柱放在平台上,确认其长度。我公司采用了铣削机进行端面铣削,然后打坡口,大限度地保证了钢柱两端面与中心线的垂直度。

9.安装连接板,注意以眼孔中心作为定位点,制作一件定位模块,确保眼孔到箱型柱的距离。

10.焊接完毕要清理焊渣、焊瘤等,对于未焊满或有气孔的焊缝进行修补。

11.对于要求焊透的部位采用超声波探伤,或采用X射线辅助探伤。

12.箱型柱与H型钢梁拼装,检验其穿孔率和轴线尺寸。

13.经检验合格后转入抛丸、涂漆工序,注意浇注混凝土部位和现场连接部位不准涂漆。

14.对箱型柱进行编号、分类,按施工平面图位置分区堆放,以方便发货和现场安装。
